Austauschen einer FINE-Patrone
FAQ-ID: 8200808300
Veröffentlicht am: 14 September 2010
Lösung:
Befolgen Sie beim Austauschen der FINE-Patronen die unten stehenden Anweisungen.
IMPORTANT
Umgang mit FINE-Patronen
- Berühren Sie niemals die elektrischen Kontakte (A) oder die Druckdüsen (B) der FINE-Patrone. Nach einer Berührung der elektrischen Kontakte oder der Druckdüsen druckt das Gerät unter Umständen nicht mehr einwandfrei.
- Wenn Sie eine FINE-Patrone aus dem Gerät entnehmen, müssen Sie sie sofort ersetzen. Sorgen Sie stets dafür, dass FINE-Patronen in das Gerät eingesetzt sind.
- Tauschen Sie die verbrauchte FINE-Patrone gegen eine neue FINE-Patrone aus. Wenn Sie eine bereits benutzte FINE-Patrone einsetzen, können die Düsen verstopfen. Außerdem kann das Gerät bei Verwendung einer bereits benutzten Patrone nicht richtig feststellen, wann die Patrone ausgetauscht werden muss.
- Nach dem Einsetzen einer FINE-Patrone darf diese nicht aus dem Gerät entfernt und offen liegen gelassen werden. Dadurch kann die FINE-Patrone austrocknen, was beim Wiedereinsetzen dazu führen kann, dass das Gerät nicht ordnungsgemäß funktioniert. Um für optimale Druckqualität zu sorgen, FINE-Patronen innerhalb von sechs Monaten nach erstmaliger Verwendung verbrauchen.
NOTE
- Ist die Tinte einer FINE-Patrone verbraucht, können Sie mit der jeweils anderen FINE-Patrone (Farbtinten oder schwarze Tinte) nur noch eine gewisse Weile weiterdrucken. Dabei müssen Sie jedoch möglicherweise Abstriche bei der Druckqualität gegenüber dem Druck mit beiden Patronen in Kauf nehmen. Wir empfehlen, unverzüglich eine neue FINE-Patrone einzusetzen, um optimale Druckqualität aufrecht zu erhalten. Selbst wenn Sie nur mit einer FINE-Patrone drucken, weil die andere keine Tinte mehr enthält, muss die leere FINE-Patrone im Gerät eingesetzt bleiben. Sollte eine der FINE-Patronen (Farbtinten oder schwarze Tinte) fehlen, gibt das Gerät eine Fehlermeldung aus. Ein Drucken mit nur einer eingesetzten FINE-Patrone ist nicht möglich.
- Auch wenn Sie ein Schwarzweiß-Dokument drucken oder eine Schwarzweiß-Kopie angefordert haben, wird möglicherweise farbige Tinte verbraucht. Bei der einfachen und intensiven Druckkopfreinigung, die zur Aufrechterhaltung der Druckleistung des Geräts gelegentlich erforderlich werden kann, werden Farbtinten und schwarze Tinte verbraucht. Wenn die Tinte in einer der FINE-Patronen verbraucht ist, sollten Sie diese unverzüglich durch eine neue Patrone ersetzen.
1.Schalten Sie das Gerät erforderlichenfalls ein. Öffnen Sie das Papierausgabefach.
2.Heben Sie das Scan-Modul (Druckmodul-Abdeckung) an, und stützen Sie es mit der Scan-Modul-Stütze (C) ab.
Die Druckkopfhalterung für die FINE-Patronen fährt nun in die Austauschposition.
ATTENTION
Versuchen Sie nicht, die Druckkopfhalterung für FINE-Patronen anzuhalten oder gewaltsam zu bewegen. Berühren Sie die Druckkopfhalterung der FINE-Patrone erst, nachdem diese vollständig zum Stillstand gekommen ist.
IMPORTANT
- Das Innere des Geräts ist möglicherweise durch Tinte verschmutzt. Achten Sie beim Austauschen der FINE-Patrone darauf, Ihre Hände und Kleidung nicht mit Tinte zu beschmutzen. Mit einem Zellstofftuch oder einem ähnlichen Hilfsmittel können Sie die Tinte im Inneren des Geräts ganz einfach abwischen.
- Legen Sie keine Gegenstände auf dem Vorlagendeckel ab. Beim Öffnen des Vorlagendeckels können diese in das hintere Fach fallen und eine Fehlfunktion des Druckers verursachen.
- Beim Öffnen des Scan-Moduls (Druckmodul-Abdeckung) muss der Vorlagendeckel geschlossen sein.
- Vermeiden Sie jede Berührung der Metallteile oder der anderen Komponenten im Innern des Geräts.
- Wenn das Scan-Modul (Abdeckung) länger als 10 Minuten geöffnet ist, bewegt sich die FINE-Patronen-Halterung nach rechts. Schließen Sie in diesem Fall das Scan-Modul (Druckmodul-Abdeckung), und öffnen Sie es wieder.

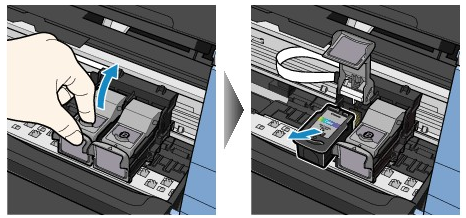

3.Entnehmen Sie die leere FINE-Patrone.
(1) Drücken Sie die beiden Riegel zusammen, und öffnen Sie die Verriegelungsabdeckung der Tintenpatrone.
(2) Entnehmen Sie die FINE-Patrone.
IMPORTANT
- Gehen Sie mit FINE-Patronen sorgsam um, um Verschmutzungen von Kleidung und Umgebung zu vermeiden.
- Entsorgen Sie leere FINE-Patronen entsprechend den örtlichen Entsorgungsvorschriften für Verbrauchsmaterialien.
4.Bereiten Sie die neue FINE-Patrone vor.
(1) Nehmen Sie die neue FINE-Patrone aus der Verpackung, und ziehen Sie vorsichtig die orangefarbene Schutzfolie ab.
IMPORTANT
- Wenn Sie eine FINE-Patrone schütteln, kann Tinte austreten und Hände und Umgebung verschmutzen. Gehen Sie daher sorgsam mit FINE-Patronen um.
- Achten Sie darauf, dass die Tinte an der entfernten Schutzfolie Hände und Umgebung nicht verschmutzt.
- Die Schutzfolie darf nicht wieder an der FINE-Patrone angebracht werden, nachdem sie einmal entfernt wurde. Entsorgen Sie die Schutzfolie entsprechend den örtlichen Entsorgungsvorschriften für Verbrauchsmaterialien.
- Berühren Sie niemals die elektrischen Kontakte oder die Druckdüsen einer FINE-Patrone. Nach einer Berührung der elektrischen Kontakte oder der Druckdüsen druckt das Gerät unter Umständen nicht mehr einwandfrei.
5.Setzen Sie die FINE-Patrone ein.

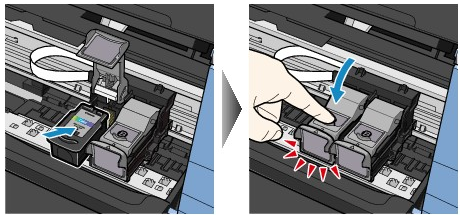

(1) Setzen Sie eine neue FINE-Patrone in die Druckkopfhalterung für FINE-Patronen ein.
Die FINE-Patrone mit den Farbtinten muss in die linke Halterung, die FINE-Patrone mit der schwarzen Tinte in die rechte Halterung eingesetzt werden.
(2) Schließen Sie die Verriegelungsabdeckung der Tintenpatrone, um die FINE-Patrone in der Druckkopfhalterung zu fixieren.
Drücken Sie die Verriegelungsabdeckung der Tintenpatrone nach unten, bis sie hörbar einrastet.

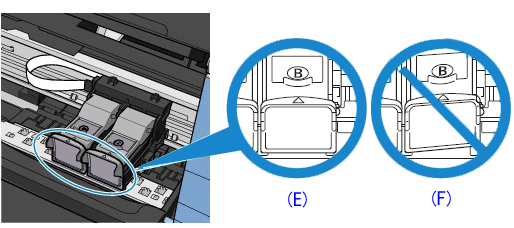

(3) Überzeugen Sie sich davon, dass die Verriegelungsabdeckung der Tintenpatrone ordnungsgemäß geschlossen ist.
NOTE
Ist die Verriegelung der Tintenpatronen nicht ordnungsgemäß geschlossen, drücken Sie sie nach unten, bis sie hörbar einrastet.
(E) Ordnungsgemäß geschlossen
(F) Nicht ordnungsgemäß geschlossen (die Abdeckung ist verdreht)
IMPORTANT
Das Gerät kann nur drucken, wenn sowohl eine FINE-Patrone mit Farbtinten als auch eine FINE-Patrone mit schwarzer Tinte ordnungsgemäß eingesetzt ist. Achten Sie daher stets darauf, beide FINE-Patronen einzusetzen.
6.Heben Sie das Scan-Modul (Druckmodul-Abdeckung) leicht an, damit die Scan-Modul-Stütze wieder einklappt. Schließen Sie dann behutsam das Scan-Modul (Druckmodul-Abdeckung).
ATTENTION
Stellen Sie beim Schließen des Scan-Moduls (Druckermodul-Abdeckung) sicher, dass Sie dieses fest und sicher halten, und achten Sie darauf, dass Sie sich nicht die Finger einklemmen.
NOTE
- Wenn nach dem Schließen des Scan-Moduls (Druckermodul-Abdeckung) die Auf der LED-Anzeige wird ein Fehlercode angezeigt.
- Wenn Sie nach dem Austauschen einer FINE-Patrone einen Druckvorgang starten, führt das Gerät automatisch eine Reinigung des Druckkopfs durch. Führen Sie vor Abschluss der Reinigung des Druckkopfs keine anderen Vorgänge aus.
- Falls gerade Linien versetzt gedruckt werden oder die Druckkopfposition nicht korrekt ist, muss der Druckkopf ausgerichtet werden. Weitere Informationen finden Sie unter Ausrichten des Druckkopfs.
Zutreffende Modelle
- PIXMA MP280
- PIXMA MP282
